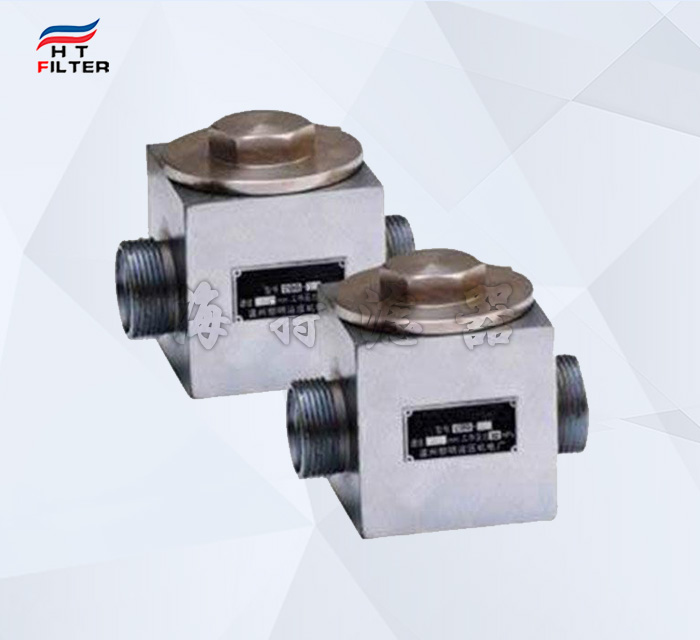

CGQ系列強磁管路過濾器_新鄉市海特濾器有限公司

基本參數
型號:CGQ-*	材質:殼體碳鋼/濾材強磁性材料
過濾精度: 60μm	公稱壓力: 31.5Mpa
過濾介質: 液壓油	結構形式: 單筒式/左進右出

產品簡介

CGQ強磁管路過濾器由采用高矯頑力的強磁性材料與阻攔濾網組合而成,吸附力是一般磁性材料的十倍,具有在瞬間液流沖擊或高流速狀態下,吸附微米級的鐵磁性污染物的能力,并能克服在高速大沖擊下,沖擊下的鐵性污染物重新被吸附住,從而避免了液壓元件的卡死或磨擦時的磨損,延長液壓元件擴液壓系統的使用壽命,增強液壓系統的可靠性,在電液伺服系統和電液比例系統中應用,效果十分明顯。該過濾器廣泛應用于采用電液伺服系統,電液比例系統及一般液壓傳動系統的機械設備,船舶,武器裝備及液壓試驗臺等。
黎明液壓過濾器相關產品推薦：
RF系列直回式回油過濾器 QYL系列回油過濾器 ZU-H QU-H系列高壓管路過濾器

技術參數

基本參數
品牌廠家	海特濾器	型號	QU-H
額定壓力	1.0MPa	額定流量	250L/min
過濾精度	10μm	連接方式	法蘭式
過濾介質	液壓油、水-乙二醇	濾芯型號	HX-250
重量	23kg	壓力損失	0.1MPa

問：過濾器選型及報價需核實哪些參數？
答：需要核對：產品型號、流量、工作壓力、進出口規格、過濾精度、過濾介質、殼體和濾材材質、工作溫度、雜質含量（成分）、油液粘度、是否帶配件如旁通閥、發訊器等。
問：過濾器濾芯材質都有哪些？對應的精度范圍分別是多少？
答：按照濾材分類有：油濾紙：10-50um、玻璃纖維：1-70um、HV玻纖：3-40um、金屬網：3-500um、燒結氈：5-70um、線隙濾：15-200um。
問：回油過濾器的安裝位置是哪里？
答：回油過濾器一般安裝位置是在油箱內部、油箱側邊，上部和頂部、也有安裝在管路上的回油過濾器。
問：回油過濾器的作用是什么？
設在系統末端的回油管路上，其作用是把系統內產生或侵入的污染物在返回油箱前過濾掉。因此它是控制系統污染清潔度最重要的過濾器之一。

產品特點

安裝連接方便，簡化系統管路： CGQ系列強磁管路過濾器是黎明過濾器的一種，該過濾器安裝在液壓系統的壓力管路上，用以濾除液壓油中混入的機械雜質和液壓油本身化學變化所產生的膠質、瀝青質、碳渣質等。
設置自封閥，使更換，清洗濾芯或維修系統非常方便： 當更換、清洗濾芯或維修系統時，只需旋開過濾器端蓋(清洗蓋)，此時自封閥會自動關閉，隔絕油箱油路，使油箱內油液不會向外流出，從而使清洗，更換濾芯或維修系統非常方便，如頂開自封閥又可作油箱向外放油之用。
具有濾芯污染發訊器與油路旁通閥，提高了液壓系統的可靠性： 當濾芯被污染物堵塞到出油口真空度為0.018MPa時，發訊器便發出訊號，應及時更換或清洗濾芯。若此時不能馬上停機或無人來更換濾芯時，設在濾芯上部的油路旁通閥會自動開啟(開啟值為：真空0.02MPa)，以避免油泵出現吸空故障。但此時應停機更換或清洗濾芯，以保持液壓系統清潔度，提高液壓系統的可靠性。
過濾效果好，精度高：但堵塞后清洗比較難，而須更換濾芯。
設有壓差發訊裝置：當濾芯污染堵塞到進出油口壓差為0.35MPa時，即發出開關信號，此時更換濾芯，以達到保護系統安全的目的。
濾芯采用新型化纖過濾材質，通油能力大、原始壓力損失小、納污量大等優點：其過濾精度以絕對過濾精度標定，過濾比β3、5、10、20>100，過濾效率n≥99％，符合ISO標準。
